Elektronica ontwerpen en theorie


Veel van de goedkope consumenten verlichtingsartikelen komen op straat terecht.
Ook de tuinverlichting met zonnecel producten behoren hiertoe.
Terwijl er in veel gevallen een mogelijkheid is om deze te repareren en een tweede leven te geven.

Nog beter zou zijn om hoogwaardiger materialen toe te passen (tegen enkele procenten meerprijs), maar in veel gevallen wordt deze keus buiten ons om niet in Europa maar in China of elders gemaakt.

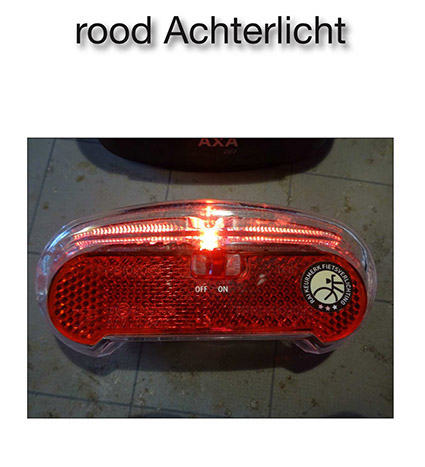

Fietsachterlicht reparatie

Bij het openmaken van dit fietsachterlicht zien we dat de printplaat geheel leeg is gelaten, bestemd voor een ander type.

Er is geen LED driver aanwezig, waardoor deze sneller dan nodig een aanslag doet op de levensduur van de batterijen en LED. Alleen een 33 Ohm serieweerstand en toch het RAI keurmerk? Ook de schakelaar laat te wensen over, een bekend probleem.

Lees het volledige verslag (PDF download)

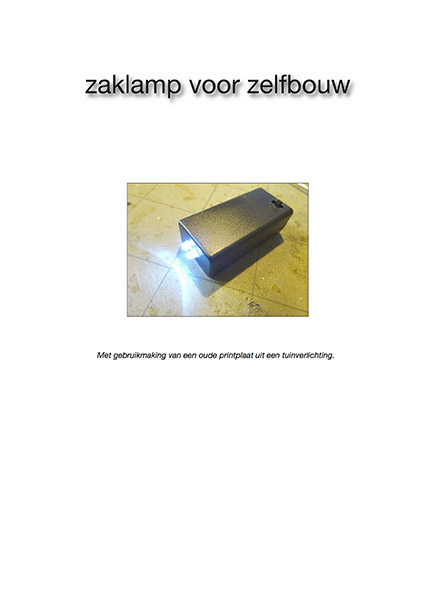

Zaklamp voor zelfbouw

Een oude printplaat met LED driver IC en spoeltje werd gebruikt om 2 LED lampjes op een 1,2 V AAA accu te laten branden.

Het voordeel is dat, in tegenstelling met een batterij, de oplaadbare accu vele malen kan worden gebruikt.
Bij een aluminium tuinverlichting waren de zonnecellen niet meer voldoende om de accu op te laden. Het binnenwerk bleek echter nog goed bruikbaar. Zelfbouw zaklamp PDF


Levensduur
verlichtingsartikelen

Tuinverlichting met zonnecellen en fietsverlichting zijn consumenten artikelen die vaak niet lang meegaan. Dat heeft te maken met de prijsstelling, maar ook met de omstandigheden waaronder ze moeten worden gebruikt.

Bij tuinverlichting met zonnecel zijn diverse telkens terugkerende (kwaliteits) problemen op te merken. Waarbij de aanschafprijs vaak geen factor is voor betere kwaliteit. De meeste producten komen uit één van drie steden in China. De rond de euro aangeboden producten hebben een kleine accu-capaciteit (mAh), klein oppervlak zonnecel en daarmee een korte brandtijd 's avonds.

Bij fietsverlichtingsartikelen is de kwaliteit vanaf 14 euro duidelijk beter. Bij mini-ledlampjes en goedkope voor- en achterlichten voor enkele euro's is vaak alleen de prijs maatgevend. Levensduur PDF


LED weerstand zelf uitrekenen

Klein mini orgeltje PDF met LM555 IC transistor en FET.
Complete bouwbeschrijving, schema en onderdelenlijst in de PDF


Batterij tester PDF voor 9 V batterijen
Complete bouwbeschrijving, schema en onderdelenlijst in de PDF.
Universeelmeter kan worden aangesloten, is echter niet noodzakelijk.

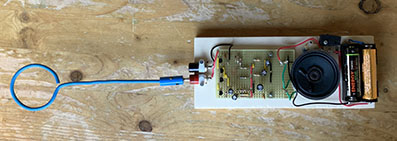

Signaalzoeker, PDF voor het detecteren van storende elektromagnetische signalen in- en om huis.
Complete bouwbeschrijving, schema en onderdelenlijst in de PDF.


LED LAMP hack

Voor een deel defect geraakte LED lamp levert nog wel een aantal onderdelen op, die nog wèl zijn te (her)gebruiken.
De toegepaste schakeling wordt uit 12 Volt wisselspanning gevoed met transistor en FET als belangrijkste onderdelen.
Met uitvoerige documentatie links.

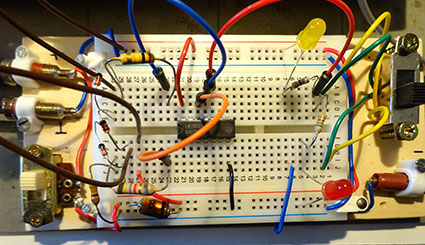

LM3900 testschakeling (1)

Eén van de meest interessante en nog steeds populaire 4-voudige opamp (CDA). Deze eenvoudige schakeling maakt het mogelijk om snel de goede werking van het IC te controleren.


LM3900 testschakeling (2)

Testschakeling voor een aantal populaire opamps, waaronder de LM3900. Met behulp van een klein aantal onderdelen is een universele testopstelling te maken. Uitleg over de werking (o.m. Schmitt-trigger) en aanpassing aan andere typenummers.

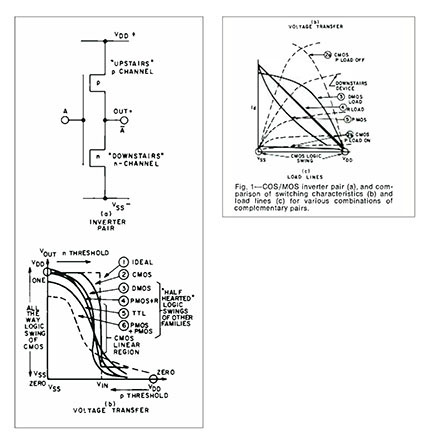

CMOS Logic

COSMOS of CMOS 4000 series IC's bieden bijzonder veel extra's boven de gouden oude TTL 7400 series.

Uitgebreide versie nu met 28 pag's.


Switch CMOS

Met de goedkope IC CD4016 of CD4066 IC's is het mogelijk om audio schakelaars te maken of schakelaars die condensatoren aan/uit kunnen schakelen.

Toepassingen zijn er legio, waaronder het gebruik bij Integrators, Synthesizers en Audio.

9 pag's PDF.




Stroombron / Current Source

Stroombronnen komen we overal in de elektronica tegen als belangrijke bouwstenen in schakelingen. Dat kan voor een langzame tijdschakelaars zijn, maar ook voor synthesizers en zelfs voor supersnelle oscillatoren tot in het GigaHertz gebied aan toe, als onderdeel van smartphones.
Ze maken inmiddels een onlosmakelijk onderdeel uit van veel analoge geïntegreerde schakelingen.


Current Sources
This article is partly in Dutch partly in English, almost all URL's are directing to articles in the English language.

The PDF is made in april/may 2021, so please bear that in mind, if you encounter an URL that is not responding anymore. Most of the time you can find the chosen article/magazine in another setting, with the same name via one of the several search-engines.
Even within the same serach-eninge, using different country-domainnames.

That's also true for (old) Application Notes, they are still available as download somewhere on the internet, if you spend some time with different search engines and other search/key words.

59 pagina's, 3 MB PDF

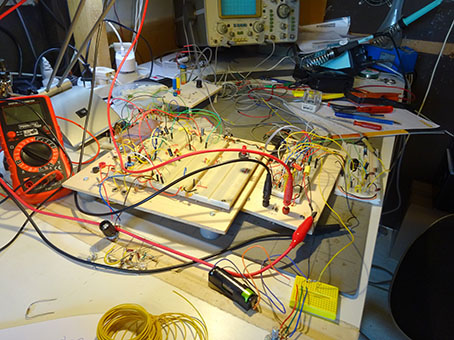

Nieuwe VCO Synthesizer ontwerpen over enige tijd op deze site

Er zijn nu al 4 verschillende oscillatoren beproefd, die met spanning kunnen worden aangestuurd.


Fantastische professionele elektronica site van Jos Verstraten

https://verstraten-elektronica.blogspot.com/

https://chinese-electronics-products-tested.blogspot.com/


EDU02 Velleman kit

Zonnecellen etc.

Handleiding als download (PDF)
