WEESPBouwblokken met een andere locatie richting.
Zon/schaduw studieStandaard zou voor de opstelling voor een N-Z as zijn gekozen, maar in Weesp was dat door de spoorlijn en beschikbare locatie niet mogelijk. Dat toch een goede opstelling werd verkregen kan worden bewezen door het optekenen van de blokken in SketchUp Pro. In Google Earth wordt de locatie overgebracht naar SketchUp Pro en vandaar volgt het invullen van de blokken. Met behulp van de automatisch tot stand gekomen locatie coördinaten is het mogelijk om snel zon/schaduw studies uit te voeren. Uit bijgaande animatie (Flash) blijkt dat gedurende het hele jaar een goede en optimale lichtverdeling wordt verkregen, zonder storende eigenschappen van te (dichte) repetitie van de overige blokken. Flash animatie gemaakt uit SketchUp Pro bestand. Bij Windows is dat AVI en bij de Mac is dat QuickTime. De tijd is constant gehouden, de schaduw wordt in een keer voor 365 dagen in beeld gebracht voor exact de locatie in Weesp naast het station.

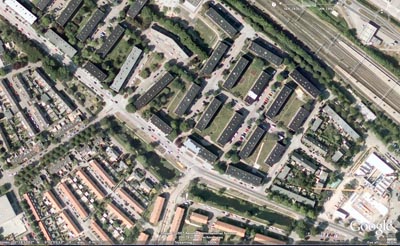

Afbeelding uit Google Earth, rechts boven in het spoor Weesp - Amsterdam. De bouwblokken midden boven in beeld.

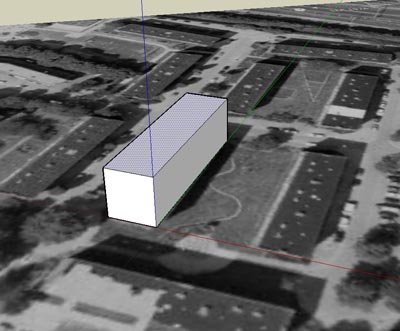

Import in SketchUp Pro van bovenstaande afbeelding (zwart/wit) met de exacte coördinaten (automatisch) en daardoor ook met de exacte schaduw informatie. Het eerste blok is binnen enkele seconden opgetrokken.

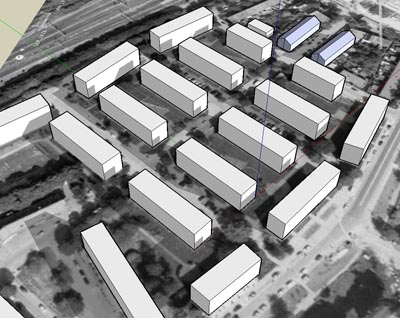

Binnen twee minuten begint het al te lijken in 3D.

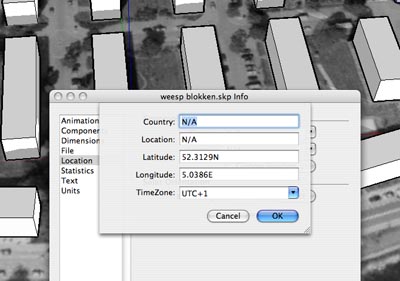

Hier ziet u de automatische instelling van uit Google Earth van de lengte en breedte coördinaten.
Tip voor interieurontwerpersOok interieur ontwerpers kunnen met behulp van de SketchUp Pro schaduw informatie, exact laten zien hoeveel zonlicht er gedurende het hele jaar of per maand door de ramen heen (kan) komen. En welke muur een bepaald percentage van het zonlicht krijgt en welke muur gedurende maanden meestal in de schaduw blijft. Met deze informatie kan een adequaat kleurenplan worden voorgesteld.
|
